一、灌區流量監測系統產品簡介

ML3雷達波定點在線測流是一種全自動流量遙測系統，可以全程監測明渠水流量過程。該測流系統不受溫度、濕度、降雨、水深、渾水、水面漂浮物影響，非常適合灌區、河道等明渠渠道水情下的流量測驗。

二、灌區流量監測系統組成部分

主要組成設備

（1）雷達水位表面流速流量三合一；

（2）遙測終端機RTU；

（3）太陽能供電系統；

（4）立桿與支架；

（5）避雷接地。

三、灌區流量監測系統工作原理

雷達表面流速儀是基于脈沖雷達技術原理測量河渠水體表面流速，同時與雷達水位傳感器配合使用，安裝在河道、灌區等明渠渠道的規則型斷面處，計算流量，即：在規則斷面處，測量出水流通過該斷面的速度，同時測量出水體的深度，通過數學幾何原理計算出通過該斷面的水流流量。

四、灌區流量監測系統測流站特性

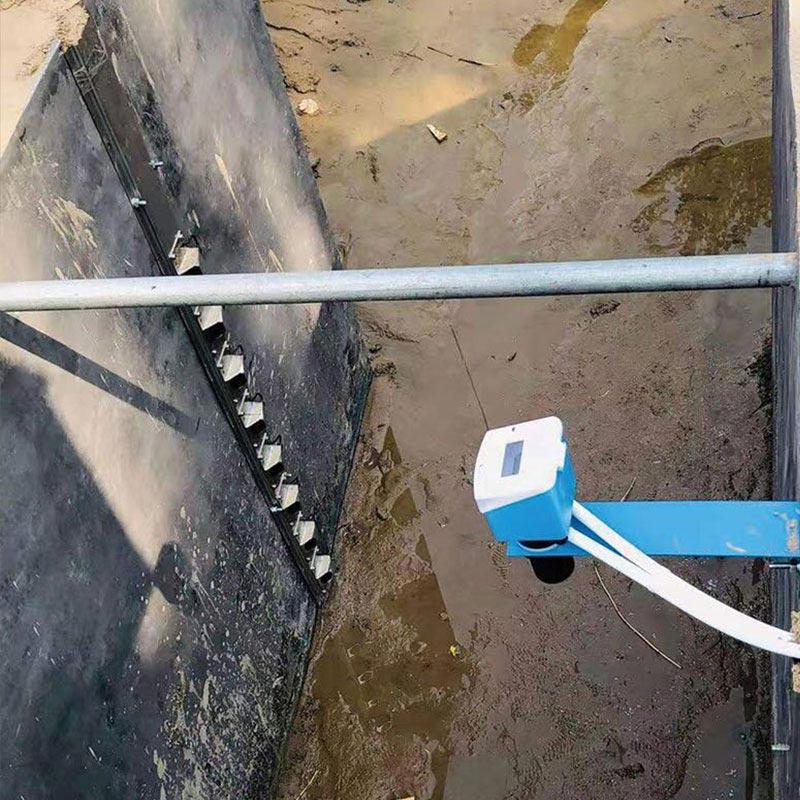

灌區流量監測系統的主要特性是采用非接觸式方式測流，其主要有一套雷達水位流速流量三合一傳感器組成，通過立桿架設方式懸空于渠道上方，通過對規則斷面的水位深度及瞬時表面流速的測量，計算出此一時刻通過該斷面的流量。主要特性如下：

（1）優勢

采用非接觸式，可帶水安裝，不受渠道水流、積水限制；

無阻水現象；

不易受渠道中的雜物、漂浮物影響；

不受水質、泥沙含量的影響；

適用于流速較快、流量較大的渠道。

（2）干擾因素

風速的影響：風速容易造成水面的波動，產生誤報誤測現象；

流速較慢：當水面流速較慢時候，測量誤差增大；

風沙天氣：風沙天氣對雷達波的信號強度影響較大，致使測量誤差較大；

強降雨天氣：遇到強降雨的天氣，雷達波容易受雨強影響，致使測量誤差較大。

五、灌區流量監測系統技術參數

水位測量

測距范圍：0.1-40米

測距精度：±5mm

測距分辨率：1mm

間隔時間：1-5000min

流速測量

測距范圍：0.15～15m/s

測速精度：±2%

速度分辨率：0.01m/s

流量測量

流量=平均流速x過流斷面面積x修正系數

平均流速由流速計采集流體表面流速，并經過模型計算得到

過流斷面面積由水位計測得的水位以及斷面信息算出

雨量監測

測量范圍：雨強0～4mm/min

測量精度：±0.2mm

分辨率：0.2mm

承雨口徑：φ200mm

供電方式：太陽能電池板+蓄電池組合供電

太陽能功率：100W（選配）

蓄電池參數：DC3.7V 10Ah

支架高度：立桿3米橫臂3米

工作環境：-45℃～85℃（不結冰狀態）
